不同負載下銅排電壓降

電壓降

三相交流系統下電壓降計算

◎V=3I（Rcosφ +Xsinφ） V=線間電壓降 I=負載電流

◎cosφ=功率因數

◎sinφ= （1-cos2φ）

◎R=該電流之交流電阻值（歐姆/米）

◎X=阻抗值（歐姆/米）

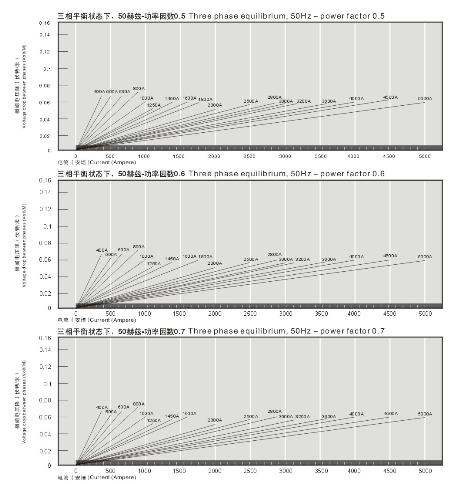

◎MOLFO母線槽在50Hz及負載功率因數為0.5至1.0間，每米電壓降如下圖所示。

銅母線之短時間緊急超負載和溫度上升

技術參數

1、 額定絕緣電壓（V）660

2、 額定工作電壓（V）380

3、 工頻沖擊耐受電壓（V/min）3750

4、 額定工作電流（A）

5、 額定限短路分斷能力IOU(KA)

6、 額定短時耐受電流IOW(KA/S)

母線槽:20、50、65、100

外殼保護導體（PE）特別加線：12、30、39、60

7、 額定峰值短時耐受電流IDK（KA）

8、 防護等級：IP40～IP66

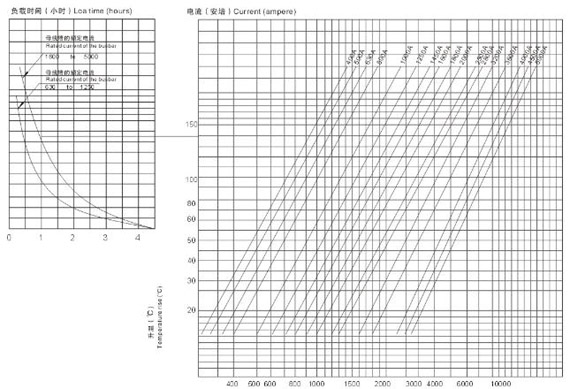

短暫時間緊急超負載和溫度上升

在使用過程中，短暫時性的超負載是十分常見的，只要在不超出其導體的設計上限，是可以允許的。在溫度上升設計

方面，外界溫度為40℃，銅導體的溫升為55℃ 。當母線槽短時間內在額定電流以上的電流下操作時，必須同時考慮其上升的溫度。在附表中便于分別表示了不同額定電流下，超負載、溫度上升與時間之間的關系。

例如：（i）5000安培母線槽，可從零負載開始，在一小時內承受8300安培的電流。

（ii）4000安培之母線槽在3000安培電流之穩定操作下，溫升為43℃

注：使用母線槽時必須同時考慮一些如電壓降和熱膨脹等問題。
