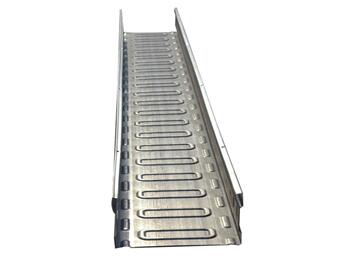

電纜橋架分為槽式、托盤式和梯架式等構造,由支架、托臂和裝置附件等構成。選型時應留意橋架的一切零部件是不是契合系列化、通用化、標準化的成套請求。關于電纜橋架還有很多的知識，下面鎮江市英雄電器介紹電纜橋架應該如何驗收及準備工作。
電纜橋架應該如何驗收
1、 電纜吊、支架種類、標準、數量是不是與定貨單共同，緊固附件是不是準確。
依據這些構造來進行檢驗會愈加有用，不過，一起，咱們還要留意這些檢驗細節：
2、電纜橋架的種類、標準和數量有必要與訂貨單共同，原料及其厚度應契合請求，通常橋架寬在300mm以上時，鋼板厚度為1.5mm，橋架寬300mm及以上時鋼板厚度大于或等于2mm，銜接板厚度與橋架一樣。
3、將出場直線槽、部件等現場式拼裝，查看銜接縫是不是均勻，且不大于1mm。
4、電纜橋架部件的種類、標準、數量是不是與定貨單共同，包括部位曲折方向，橋架蓋設置方位等是不是準確。
5、有防火請求的其消防存案回執應在有用期內，確保消防產品的質量合格牢靠。
6、一切直線槽、部件、吊支架是不是有機械損傷，金屬原料的防腐是不是均勻、完好、不流淌、不透底。
7、電纜橋架銜接板、緊固附件是不是準確。
安裝電纜橋架的準備工作
1、如與電力電纜橋架合用時,應將電力電纜和弱電電纜各直一側,中間采用隔板分隔。
2、了解基本的情況
(1)荷載計算：計算電纜橋架主干線縱斷面上單位長度的電纜重量。
(2)確定方向： 根據建筑平面布置圖,結合空調管線和電氣管線等設置情況、方便維修,以及電纜路由的疏密來確定電纜橋架的佳路由。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設,如許利用綜合管廊架設時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉,如無其它管架借用,則需自設立(支)柱。
(3)確定橋架的寬度：根據布放電纜條數、電纜直徑及電纜的間距來確定電纜橋架的型號、規格, 托臂的長度,支柱的長度、間距,橋架的寬度和層數。
(4)繪出電纜橋架平、剖面圖,局部部位還應繪出空間圖,開列材料表。
(5)確定安裝方式：根據場所的設置條件確定橋架的固定方式,選擇懸吊式、直立式、側壁式或是混合式,連接件和緊固件一般是配套供應的,此外,根據橋架結構選折相應的蓋板。 3、弱電電纜與其它低電壓電纜合用橋架時,應嚴格執行選擇具有外屏蔽層的弱電系統的弱電電纜,避免相互間的干擾。
電纜橋架應該如何驗收及準備工作上文已詳細介紹，想了解更多請關注我們的新聞動態。
